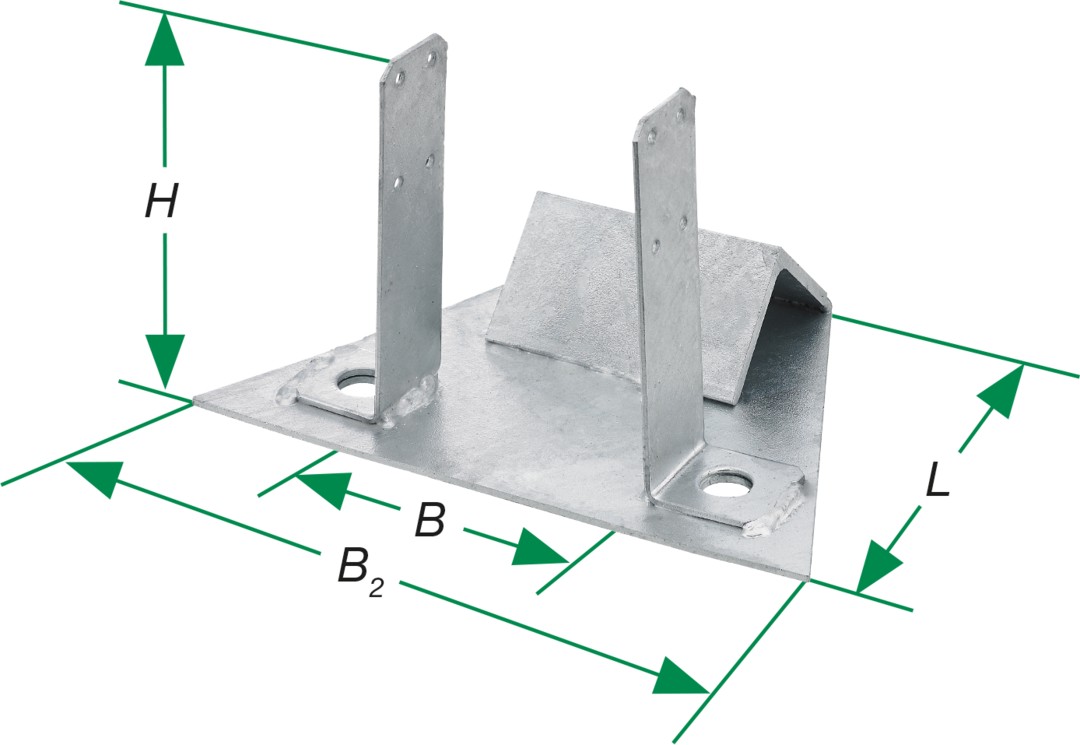

Elementos de unión para madera SPAX - SXTCC
- Apto como estribo de cerchas sobre vigas de techos de hormigón- montaje sencillo
- La muesca en la cercha/viga se adapta al elemento de unión y a la inclinación del tejado
- Para anchos de cercha/viga de 60, 80 y 100 mm- diseñado para secciones transversales de madera convencionales
- Apto para una inclinación de tejado de 30° - 60°
- Unión a la cercha/viga con clavo roscado SPAX o tornillo para elementos de unión para madera SPAX

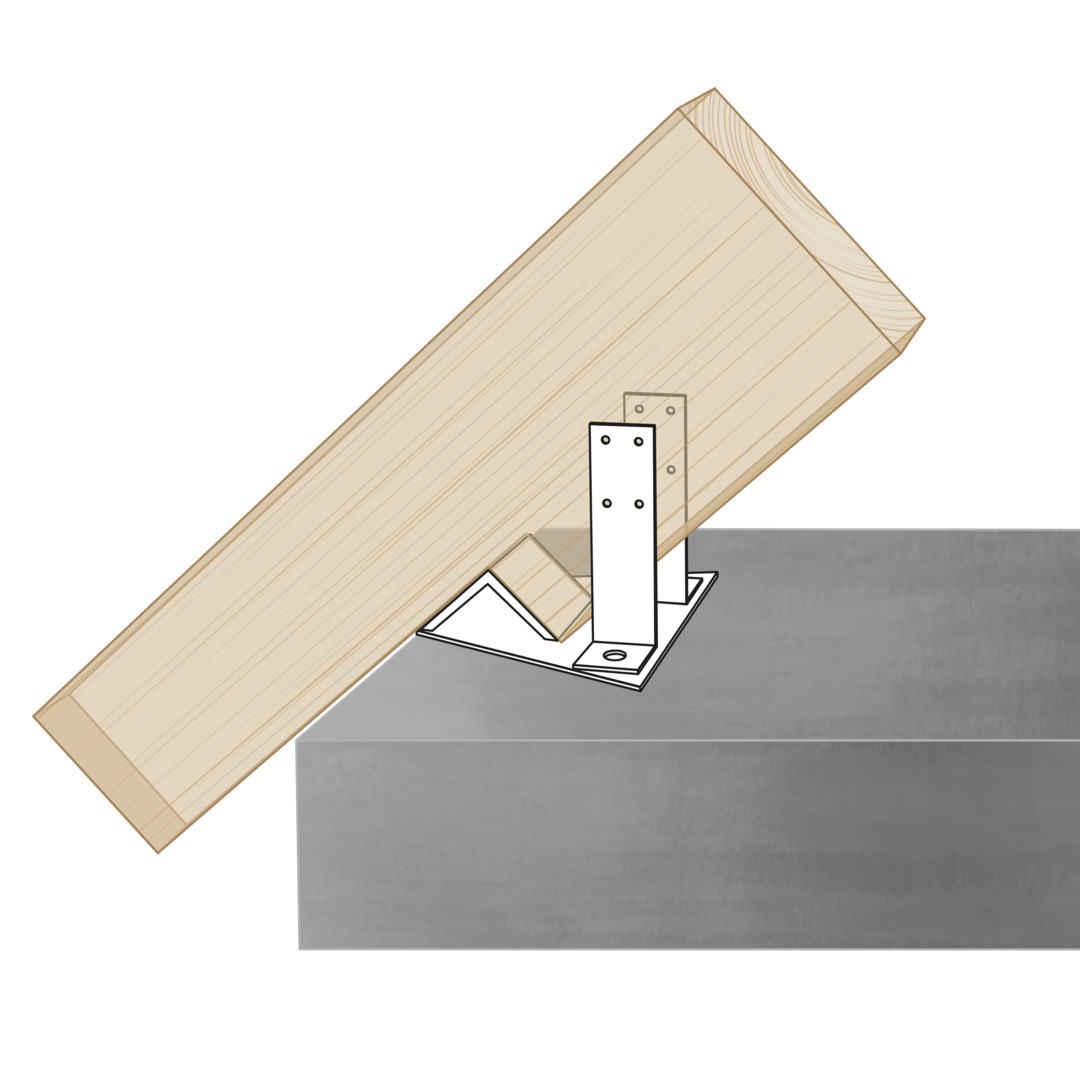

En los tejados con vigas, las cargas del tejado deben transferirse a las paredes exteriores mediante estribos en el techo inferior. Para evitar construcciones elaboradas de hormigón, se pueden utilizar conectores de pie de viga como nuestro SXTCC. Para absorber las elevadas fuerzas de cizallamiento entre el conector y el hormigón, nuestros conectores SXTCC ofrecen dos orificios de 17 mm cada uno para aceptar pernos o varillas roscadas de 16 mm que se anclan en el techo de hormigón. También es posible el montaje en un raíl Halfen. La forma del cabrio deben adaptarse al pilar en función de la inclinación del tejado. Nuestros tres tamaños ofrecidos varían en anchura de cabrio entre 60, 80 y 100 mm. Las inclinaciones de tejado entre 30° y 60° son factibles con el SXTCC, por lo que se cubren todas las inclinaciones y anchuras de cabrio habituales. La unión con los cabrios se realiza mediante clavos ranurados SPAX o tornillos para madera SPAX. Esto significa: instalación sencilla, sin necesidad de complejas construcciones de hormigón y conexión de alta capacidad de carga.
Apto como estribo de cerchas sobre vigas de techos de hormigón- montaje sencillo
La muesca en la cercha/viga se adapta al elemento de unión y a la inclinación del tejado
Para anchos de cercha/viga de 60, 80 y 100 mm- diseñado para secciones transversales de madera convencionales
Apto para una inclinación de tejado de 30° - 60°
Unión a la cercha/viga con clavo roscado SPAX o tornillo para elementos de unión para madera SPAX
Los orificios grandes permiten la fijación en hormigón con pernos de anclaje M 16, tacos adhesivos, tornillos para hormigón o similares
Listado de referencias
| Referencia | Descripción | Medida | Ean | |
|---|---|---|---|---|
| SXTCC100 | SPAX Conector para pie de cabrio para hormigón 100x170x2,5 - 15 UD. | 100 mm | 4003530263088 | |
| SXTCC60 | SPAX Conector para pie de cabrio para hormigón 60x170x2,5 - 15 UD. | 60 mm | 4003530263064 | |
| SXTCC80 | SPAX Conector para pie de cabrio para hormigón 80x170x2,5 - 15 UD. | 80 mm | 4003530263095 |
